چگونه یک نمونه اولیه PCB با فاکتور فرم کوچک طراحی کنیم؟

طراحی یک نمونه اولیه PCB با یک فاکتور شکل کوچک می تواند یک تلاش چالش برانگیز و در عین حال ارزشمند باشد. به عنوان یک تامین کننده نمونه سازی PCB، من از نزدیک اهمیت درست کردن آن را دیدم. در این پست وبلاگ، نکات و ترفندهایی را در مورد نحوه طراحی نمونه اولیه PCB با ضریب فرم کوچک، با اقتباس از تجربه خود در صنعت، به اشتراک خواهم گذاشت.

درک الزامات

قبل از شروع طراحی نمونه اولیه PCB خود، درک الزامات بسیار مهم است. هدف PCB چیست؟ برای قرار دادن چه اجزایی نیاز است؟ محدودیت های اندازه و شکل چیست؟ پاسخ به این سوالات به شما کمک می کند تا بهترین رویکرد را برای طراحی خود تعیین کنید.

برای مثال، اگر در حال طراحی PCB برای یک دستگاه پوشیدنی هستید، باید فضای محدود موجود را در نظر بگیرید. ممکن است مجبور شوید از اجزای کوچک‌تر و چیدمان فشرده‌تر استفاده کنید تا همه چیز را در خود جای دهید. از سوی دیگر، اگر یک PCB برای رایانه رومیزی طراحی می‌کنید، فضای بیشتری برای کار خواهید داشت، اما همچنان باید طرح‌بندی را برای کارایی بهینه کنید.

Quick Turn PCB Prototype Low Volume PCB

انتخاب اجزای مناسب

هنگامی که الزامات را درک کردید، وقت آن است که اجزای مناسب را برای نمونه اولیه PCB خود انتخاب کنید. هنگام کار با یک فرم کوچک، مهم است که اجزایی را انتخاب کنید که کوچک و سبک باشند. این به شما کمک می کند تا اندازه و وزن کلی PCB را پایین نگه دارید.

برخی از اجزای متداول مورد استفاده در PCBهای فاکتور کوچک شامل دستگاه‌های نصب سطحی (SMD) هستند که کوچک‌تر و سبک‌تر از اجزای سوراخ‌دار هستند. لحیم کاری SMD ها نیز آسان تر است، که می تواند باعث صرفه جویی در زمان و کاهش خطر خطا شود.

یکی دیگر از نکات مهم در انتخاب قطعات، مصرف برق آنها است. در یک PCB با فاکتور کوچک، مصرف برق یک فاکتور حیاتی است، زیرا شما می خواهید میزان انرژی مصرفی را به حداقل برسانید. به دنبال قطعاتی باشید که برای مصرف انرژی کارآمد طراحی شده اند، مانند میکروکنترلرها و سنسورهای کم مصرف.

طراحی Layout

چیدمان PCB شما یکی از مهمترین جنبه های فرآیند طراحی است. هنگام کار با یک فرم فاکتور کوچک، مهم است که چیدمان را برای استفاده حداکثری از فضای موجود بهینه کنید.

یکی از راه های انجام این کار استفاده از رویکرد طراحی سلسله مراتبی است. این شامل شکستن PCB به مدارهای فرعی کوچکتر و مرتب کردن آنها به روشی منطقی است. با انجام این کار، می توانید میزان سیم کشی را کاهش دهید و ساخت PCB را آسان تر کنید.

یکی دیگر از نکات مهم در طراحی چیدمان، قرار دادن اجزا است. شما باید قطعات را به گونه ای قرار دهید که فاصله بین آنها به حداقل برسد، که می تواند میزان سیم کشی را کاهش دهد و عملکرد کلی PCB را بهبود بخشد.

استفاده از ابزارهای مناسب

برای طراحی نمونه اولیه PCB با فرم کوچک، باید از ابزار مناسب استفاده کنید. نرم افزارهای زیادی وجود دارند که می توانند به شما در طراحی و شبیه سازی PCB کمک کنند. برخی از گزینه های محبوب عبارتند از Eagle، Altium Designer و KiCad.

این برنامه‌های نرم‌افزاری به شما این امکان را می‌دهند که یک شماتیک از PCB خود ایجاد کنید، که یک نمایش بصری از مدار است. سپس می‌توانید از نرم‌افزار برای طراحی چیدمان PCB، از جمله قرار دادن اجزا و مسیریابی ردیابی‌ها استفاده کنید.

علاوه بر نرم افزار، شما همچنین باید از ابزارهای سخت افزاری مناسب برای ساخت نمونه اولیه PCB خود استفاده کنید. این شامل یک چاپگر PCB، یک آهن لحیم کاری، و یک اجاق مجدد است. این ابزارها به شما این امکان را می دهند که یک نمونه اولیه فیزیکی از PCB خود بسازید و آن را آزمایش کنید تا مطمئن شوید که مطابق انتظار کار می کند.

تست و اشکال زدایی

هنگامی که نمونه اولیه PCB خود را طراحی و تولید کردید، نوبت به آزمایش و رفع اشکال می رسد. این شامل بررسی عملکرد PCB و شناسایی هر گونه مشکلی است که باید برطرف شود.

یکی از راه های آزمایش نمونه اولیه PCB استفاده از مولتی متر برای اندازه گیری ولتاژ و جریان در نقاط مختلف مدار است. این می تواند به شما کمک کند هر گونه اتصال کوتاه یا مدار باز را که ممکن است باعث ایجاد مشکل شود، شناسایی کنید.

یکی دیگر از جنبه های مهم تست و اشکال زدایی استفاده از تحلیلگر منطقی برای نظارت بر سیگنال های PCB است. این می تواند به شما کمک کند تا مشکلات مربوط به زمان بندی یا سایر مشکلاتی که ممکن است بر عملکرد PCB تأثیر بگذارد را شناسایی کنید.

نمونه اولیه PCB چرخش سریع

اگر به دنبال نمونه اولیه PCB چرخشی سریع هستید،نمونه اولیه PCB چرخش سریعیک گزینه عالی است این سرویس به شما امکان می دهد نمونه اولیه PCB خود را سریع و کارآمد تولید کنید، بنابراین می توانید در اسرع وقت شروع به آزمایش و رفع اشکال کنید.

نمونه اولیه PCB کاربردی

الفنمونه اولیه PCB کاربردییک PCB کاملاً کاربردی است که می تواند برای آزمایش عملکرد طراحی شما استفاده شود. این نوع نمونه اولیه برای آزمایش عملکرد PCB شما و شناسایی هر گونه مشکلی که باید قبل از تولید انبوه مورد توجه قرار گیرد، ایده آل است.

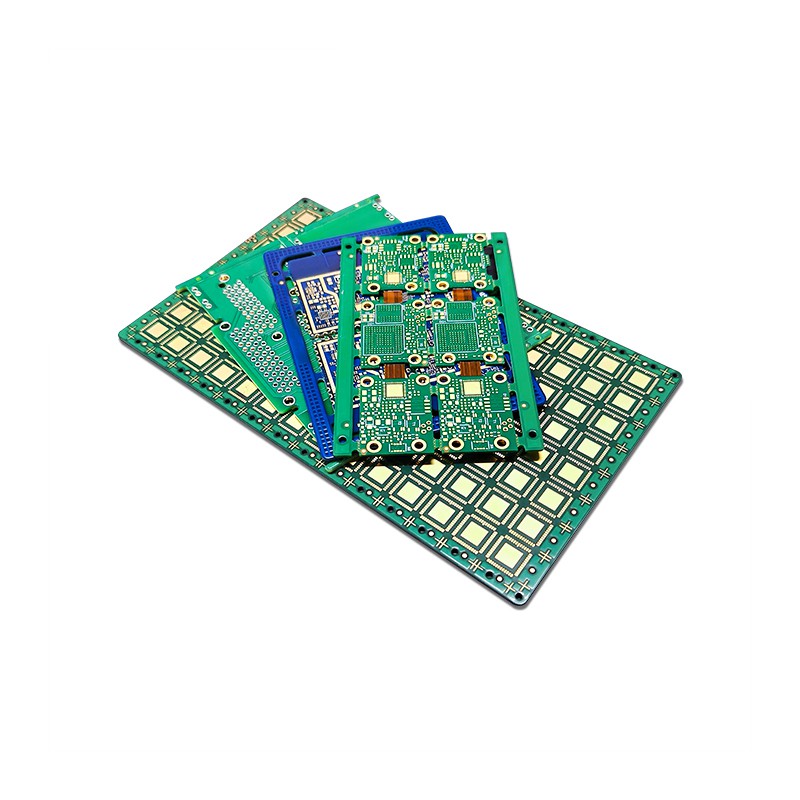

PCB کم حجم

اگر فقط به تعداد کمی PCB نیاز دارید،PCB کم حجمیک گزینه عالی است این سرویس به شما این امکان را می دهد که PCB های خود را در مقادیر کم تولید کنید، که می تواند مقرون به صرفه تر از سفارش تعداد زیادی PCB به طور همزمان باشد.

نتیجه گیری

طراحی نمونه اولیه PCB با فرم کوچک نیازمند برنامه ریزی دقیق و توجه به جزئیات است. با درک الزامات، انتخاب اجزای مناسب، طراحی چیدمان، استفاده از ابزارهای مناسب و آزمایش و اشکال زدایی نمونه اولیه خود، می توانید یک PCB با کیفیت بالا ایجاد کنید که نیازهای شما را برآورده کند.

اگر علاقه مند به کسب اطلاعات بیشتر در مورد نمونه سازی PCB هستید یا برای طراحی خود به کمک نیاز دارید، لطفاً با ما تماس بگیرید تا در مورد نیازهای خود صحبت کنید و چگونگی کمک به شما در اجرای پروژه خود را بررسی کنید.
